Прогоны. Разрезная схема для ЛСТК

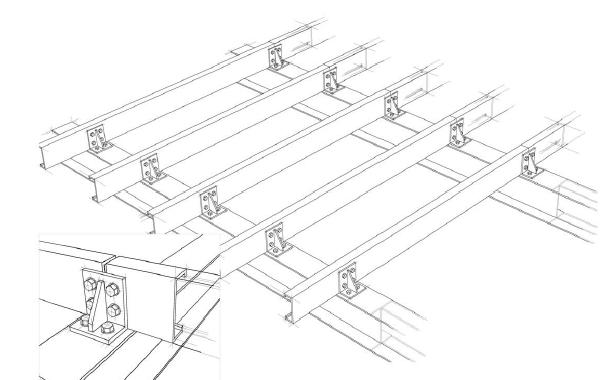

Для крепления С-профиля к несущему каркасу изпользуются крепежные уголки
Для облегчения процесса сборки конструкций, профили маркируются в процессе производства.
Примечание:
- все отверстия в стенке профиля выполняются диаметром d=14 мм под болты М12;
- все размеры приведены в мм;
- зазор между прогонами во всех соединениях равен 10 мм;
- дополнительные отверстия диаметром d= 14 мм пробиваются попарно на той же высоте.
План прогонов покрытия
Раскладка прогонов с указанием их обозначения (маркировки).
| П1 | П2 | П2 | П2 | П3 |
| П1 | П2 | П2 | П2 | П3 |
| П1 | П2 | П2 | П2 | П3 |
| П1 | П2 | П2 | П2 | П3 |
| П1 | П2 | П2 | П2 | П3 |
| П1 | П2 | П2 | П2 | П3 |
Расстояния между болтовыми отверстиями в зависимости от высоты С-профиля для прогонов
| А | В | С |
| 150 | 50 | 50 |
| 200 | 50 | 100 |
| 250 | 60 | 130 |
| 300 | 60 | 180 |
Сечения прогонов подбираются по таблице нагрузок
