Прогоны. Комбинированная схема.
Комбинированная схема раскладки прогонов представляет сочетание разрезной и неразрезной схем, за счет чего увеличивается несущая способность конструкций и обеспечивается экономия стали.

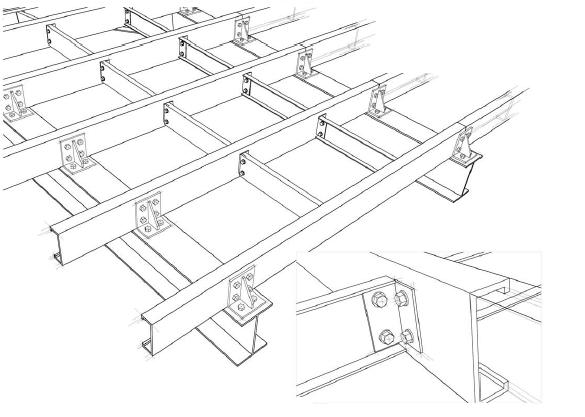

Для крепления С-профиля к несущему каркасу изпользуются крепежные уголки

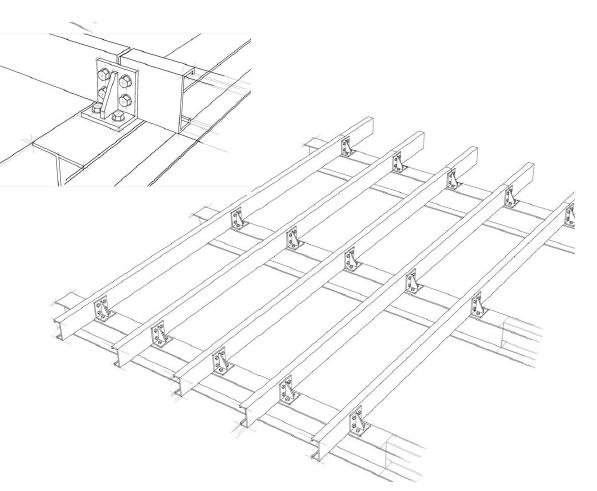

Для крепления С-профиля к несущему каркасу изпользуются крепежные уголки
Для облегчения процесса сборки конструкций, профили маркируются в процессе производства
План прогонов покрытия

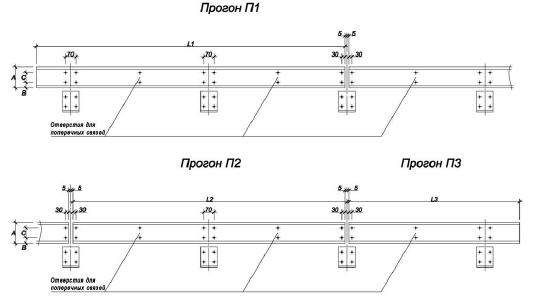

Раскладка прогонов с указанием их обозначения (маркировки).
| П1 | П2 | П3 |
| П1 | П2 | П3 |
| П1 | П2 | П3 |
| П1 | П2 | П3 |
| П1 | П2 | П3 |
| П1 | П2 | П3 |
Примечание:
- все отверстия в стенке профиля выполняются диаметром d=14 мм под болты М12;
- все размеры приведены в мм;
- зазор между прогонами во всех соединенияхравен 10 мм;
- дополнительные отверстия диаметром d=14 мм пробиваются попарно на той же высоте.
Расстояния между болтовыми отверстиями в зависимости от высоты С-профиля для прогонов
| А | В | С |
| 150 | 50 | 50 |
| 200 | 50 | 100 |
| 250 | 60 | 130 |
| 300 | 60 | 180 |

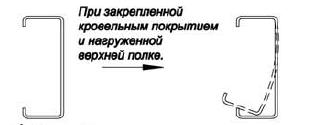

При длине прогонов более Зм, чтобы исключить возможность деформации (потери устойчивости) стенки С-профиля необходимо применять систему поперечных связей.

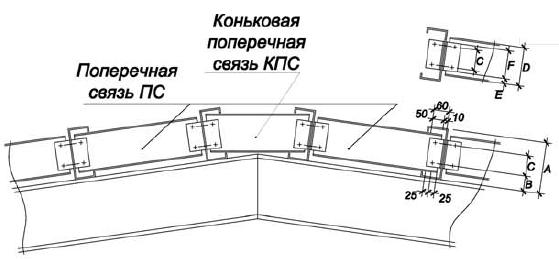

Расстояния между болтовыми отверстиями в зависимости от высоты С-профиля для прогонов.
| А | В | С | D | Е | F |
| 150 | 50 | 50 | 100 | 5 | 90 |
| 200 | 50 | 100 | 150 | 5 | 140 |
| 250 | 60 | 130 | 200 | 5 | 190 |
| 300 | 60 | 180 | 250 | 5 | 240 |
При длине прогонов:
3,0м <L<4,5 м один ряд поперечных связей.
| ПС | |
| ПС | |
| ПС | |
| ПС | |
| ПС |
При длине прогонов:
4,5м <L<6,0 м два ряда поперечных связей.
| ПС | ПС | |
| ПС | ПС | |
| ПС | ПС | |
| ПС | ПС | |
| ПС | ПС |
При длине прогонов:
6,0м <L<7,5 м три ряда поперечных связей.
| ПС | ПС | ПС | |
| ПС | ПС | ПС | |
| ПС | ПС | ПС | |
| ПС | ПС | ПС | |
| ПС | ПС | ПС |
